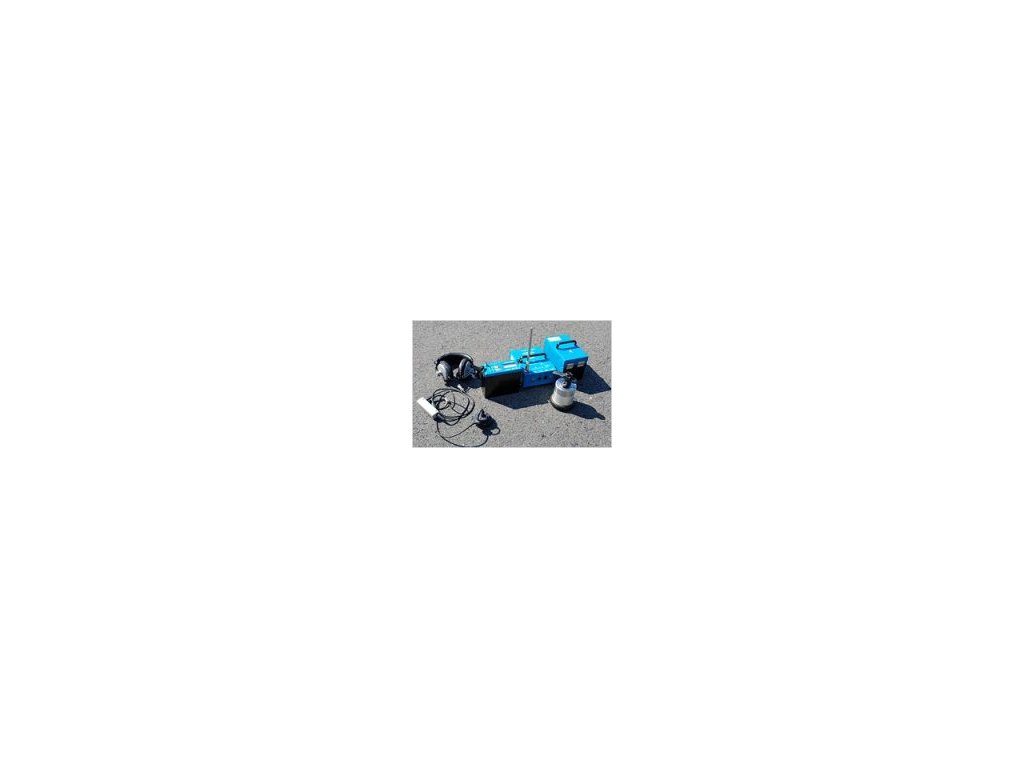

Fuji Tecom NPL-100 lokátor nekovová potrubí

Fuji Tecom NPL-100 je sofistikovaný nástroj pro vyhledání nekovových potrubí. Použitím "vibrátoru" připojeneho k výstupu vedení, vysílá zvukové vlny přes vodu v potrubí. Tato zvuková vlna je detekována NPL-100, respektivě jeho citlivým přijímačem, což umožňuje přesné sledování potrubí. Intenzita signálu a frekvence může být dálkově ovládána z přijímače, dokud se Vám nepodaří nastavit optimální rezonanci potrubí. NPL-100 má ale nyní navíc i automatické nastavení funkce pro ladění rezonančního kmitočtu všech vedení.

Jak je ukázáno na následujícím obrázku, signál zvukové vlny je přenášen do vody (která je pod tlakem) uvnitř podzemního potrubí z požárního hydrantu pomocí vibrátoru, který je součástí lokátoru NPL-100, anpřenášený signál dorazí na zemský povrch. Senzor lokátoru NPL-100 zachytí signál zvukové vlny na zemském povrchu a přijímač ho zesílí, aby mohl být signál vysílán sluchátky a znázorněná vychylka měřiče.

V rámci předběžného průzkumu kvůli zamezování poškození potrubí a zmapování správných nákresů detekuje lokátor NPL-100 umístění, směr a ohyb všech typů vodního potrubí. Signál zvukové vlny lokátoru NPL-100 není ovlivněn magnetickým polem a filtr zabudovaný do jeho přijímače zachycuje externí rušivé zvuky jako dopravu a zvuk kroků. Uživatel může naladit frekvenci zvukové vlny v rezonančním bodě každého potrubí pomocí dálkového ovládání na principu rádiových vln umístěného po straně přijímače. Lokátor NPL-100 dokáže lokalizovat nekovová potrubí např. z azbestu a PVC, stejně jako kovová potrubí včetně železných potrubí s izolačními spoji.

Vysílač se skládá z:
Oscilátoru…………………………………1
Vibrátoru…………………………………..1
Antény…………………………………….1
Spojovacího kabelu………………………2
Adaptéru měřiče………………………….1
Přijímač se skládá z:
Zesilovače…………………………………1
Senzoru (snímače)………………………..1
Sluchátek…………………………………..1
Hliníkový přenosný kufřík………….1

Oscilátor
Zdroj: 12V DC
Spotřeba energie: 50W
Frekvence: 50-500Hz
Rozsah provozní teploty: -10 °C až +55 °C
Velikost: 170 (Š) x 210 (D) x 120 (H) mm
Váha: 1.35kg
Zesilovač
Zdroj: LR6 baterie 1.5V x6 kusů (9V DC)
Spotřeba proudu: 110mA
Zesílení: 120dB
Frekvence: 80-500Hz
Rozsah provozní teploty: -10 °C až +55 °C
Výkon sluchátek: 8W (stereofonní typ)
Ukazatel úrovně: Měřící jehla
Velikost: 170 (Š) x 75 (D) x 140 (H) mm
Váha: 1.25kg
Senzor (snímač)
Typ: piezolelektrický senzor (akcelerační)
Citlivost: 0.7V/g (při 400Hz)
Velikost: φ 80x50mm
Váha: 0.5kg
